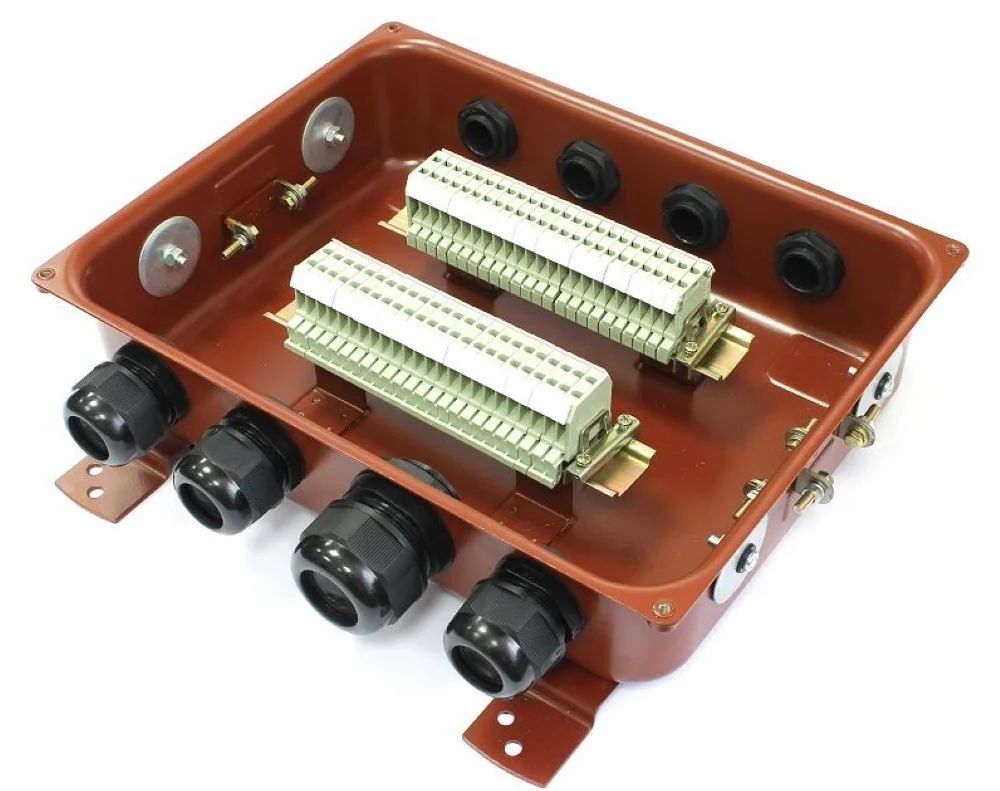

Контактное сопротивление остается одним из наименее понимаемых параметров в электротехнике, хотя именно оно определяет долговечность и безопасность большинства электрических соединений. Понимание физических процессов на границе двух проводников позволяет предсказать поведение системы и предотвратить катастрофические отказы.
Физика микроконтактов: почему идеально гладкие поверхности хуже шероховатых
Реальный контакт между двумя поверхностями происходит не по всей номинальной площади, а только в отдельных микроточках. Даже при обработке поверхности с точностью до долей микрона фактическая площадь контакта составляет лишь 0.1-1% от кажущейся площади соприкосновения.
Парадокс заключается в том, что увеличение шероховатости в определенных пределах улучшает качество контакта. Микронеровности создают локальные концентрации давления, которые пробивают тонкие оксидные пленки и обеспечивают металлический контакт. Идеально полированные поверхности могут демонстрировать более высокое контактное сопротивление из-за равномерного распределения нагрузки и невозможности преодоления поверхностных пленок.
Оптимальная шероховатость зависит от материала и усилия сжатия. Для медных контактов при давлении 10-50 МПа оптимальная величина Ra составляет 0.8-1.6 мкм. При меньших значениях контакт получается нестабильным, при больших — фактическая площадь соприкосновения критически уменьшается.
Зависимость контактного сопротивления от шероховатости:
- Ra = 0.1-0.4 мкм: 15-25 мкОм (нестабильный контакт)
- Ra = 0.8-1.6 мкм: 5-12 мкОм (оптимальный диапазон)
- Ra = 3.2-6.3 мкм: 20-40 мкОм (повышенное сопротивление)
Эффект туннелирования в тонких оксидных пленках: квантовая механика в электрощитовой
Оксидные пленки толщиной менее 3-5 нанометров становятся проницаемыми для электронов благодаря квантовому туннелированию. Этот эффект объясняет, почему слегка окисленные медные поверхности могут демонстрировать приемлемое контактное сопротивление, тогда как более толстые пленки создают практически изолирующий барьер.
Вероятность туннелирования экспоненциально зависит от толщины барьера. Увеличение толщины оксидной пленки с 2 до 4 нанометров приводит к росту сопротивления в тысячи раз. Этим объясняется критическая важность контроля атмосферных условий при монтаже ответственных соединений.
Алюминиевые контакты демонстрируют особое поведение из-за свойств оксида алюминия. Al₂O₃ обладает высокой диэлектрической прочностью, и туннельный эффект проявляется только при толщине пленки менее 1.5 нм. Естественная оксидная пленка на алюминии составляет 3-8 нм, что объясняет проблематичность алюминиевых соединений без специальной подготовки поверхности.
Фрикционная полимеризация органических загрязнений: как масляные пары превращаются в диэлектрики
Органические загрязнения в зоне контакта подвергаются сложным химическим превращениям под воздействием механических напряжений, температуры и электрического поля. Масляные пары, всегда присутствующие в промышленной атмосфере, адсорбируются на металлических поверхностях и образуют мономолекулярные слои.
При сжатии контакта происходит фрикционная полимеризация — молекулы органических соединений сшиваются в длинные цепи под воздействием давления и трения. Образующиеся полимерные пленки обладают высоким электрическим сопротивлением и создают стабильный диэлектрический барьер между контактирующими поверхностями.
Процесс усугубляется при повышенных температурах. Уже при 80-100°C скорость полимеризации увеличивается на порядок. Именно поэтому контакты, работающие в нормальном режиме при комнатной температуре, могут внезапно деградировать при незначительном повышении нагрузки.
Силиконовые загрязнения особенно опасны из-за способности к термической полимеризации. Пары силиконовых смазок и герметиков, попадая в зону контакта, при температуре выше 150°C образуют стеклообразные диэлектрические покрытия, практически неудалимые механическими методами.
Источники органических загрязнений:
- Пары масел из компрессорного оборудования
- Испарения пластификаторов из кабельной изоляции
- Продукты разложения синтетических материалов
- Силиконовые компаунды и герметики
Динамическое сопротивление под нагрузкой: скин-эффект и proximity-эффект в реальных соединениях
Контактное сопротивление существенно зависит от частоты протекающего тока из-за скин-эффекта — вытеснения тока к поверхности проводника. При промышленной частоте 50 Гц глубина проникновения тока в медь составляет около 9 мм, что сопоставимо с размерами многих контактных соединений.
В болтовых соединениях ток вынужден огибать зону контакта, создавая эффект сужения токовых линий. Это приводит к дополнительному увеличению сопротивления, особенно выраженному на высоких частотах. При частотах выше 1 кГц контактное сопротивление может увеличиваться в 2-3 раза по сравнению со статическим значением.
Proximity-эффект в многополюсных соединениях создает неравномерное распределение тока между параллельными контактами. Фазные токи в трехфазной системе индуцируют вихревые токи в металлических элементах соединения, что приводит к перераспределению плотности тока и локальному увеличению потерь.
Переходные процессы демонстрируют еще более сложное поведение. При коммутации индуктивных нагрузок в контактной зоне возникают высокочастотные составляющие тока с частотами до сотен килогерц. Контактное сопротивление в эти моменты может временно увеличиваться в десятки раз, создавая интенсивный локальный нагрев.
Критерии браковки соединений: математические модели деградации контактов
Математическое моделирование деградации контактов основывается на термоактивационной теории разрушения. Скорость роста контактного сопротивления описывается уравнением Аррениуса с поправками на механические напряжения и электрическое поле.
Базовая модель предсказывает экспоненциальный рост сопротивления со временем: R(t) = R₀ × exp(kt), где коэффициент k зависит от температуры, влажности, состава атмосферы и механических нагрузок. Для медных контактов в нормальных условиях k ≈ 10⁻⁸ час⁻¹, что соответствует удвоению сопротивления за 8-10 лет.
Критические пороги определяются исходя из допустимого превышения температуры. Увеличение контактного сопротивления в 3-5 раз приводит к росту температуры на 15-25°C, что считается предельно допустимым для большинства применений.
Критерии замены контактных соединений:
- Рост сопротивления более чем в 3 раза от первоначального
- Локальная температура выше окружающей на 20°C и более
- Видимые следы коррозии или оплавления
- Нестабильность сопротивления при вибрационных воздействиях
Вероятностные модели учитывают статистический разброс параметров и позволяют планировать профилактические замены. При достижении 90% доверительного интервала для критического сопротивления рекомендуется внеочередная проверка соединения. Этот подход особенно эффективен для систем с высокими требованиями к надежности.
Автор: Сергей Радонцев
